Popularność styropianu grafitowego sprawiła, że Polskie Stowarzyszenie Producentów Styropianu (PSPS) opracowało dokument „Wytyczne stosowania styropianu grafitowego w ETICS”. Celem publikacji nie jest wprowadzanie nowych ograniczeń, lecz uporządkowanie wiedzy technicznej i przedstawienie dobrych praktyk opartych na aktualnych badaniach laboratoryjnych oraz doświadczeniach wykonawczych. Opracowanie pokazuje, jak w pełni wykorzystać możliwości styropianu grafitowego oraz zapewnić maksymalną trwałość systemów ociepleń.
Dokument powstał w odpowiedzi na rosnącą popularność tego rozwiązania w nowoczesnym budownictwie. Analizy wykonane na potrzeby opracowania obejmowały między innymi wpływ temperatury, promieniowania słonecznego, kolorystyki elewacji oraz warunków montażowych na trwałość systemów ETICS ze styropianem grafitowym.
W opracowaniu znalazły się m.in. wyniki badań pokazujące, że nieosłonięta powierzchnia styropianu grafitowego może osiągać temperaturę nawet 80–90°C, a kolor elewacji może mieć bezpośredni wpływ na trwałość systemu ociepleń.
Styropian grafitowy pozwala uzyskać współczynnik przewodzenia ciepła λ nawet 0,031 W/(m·K), dzięki czemu wymaganą izolacyjność cieplną można osiągnąć przy mniejszej grubości ocieplenia niż w przypadku tradycyjnego styropianu białego. Według danych przywołanych przez PSPS różnica wymaganej grubości izolacji może wynosić nawet około 30%.
Aby w pełni wykorzystać jego parametry w systemie ETICS, należy przestrzegać kilku podstawowych zasad dotyczących transportu, składowania, montażu oraz ochrony elewacji podczas prac prowadzonych w okresie intensywnego nasłonecznienia. Dzięki temu można uzyskać trwałe, energooszczędne i estetyczne ocieplenie na długie lata.
Parametr | Wartość |
|---|---|
Współczynnik λ styropianu grafitowego | nawet 0,031 W/(m·K) |
Różnica wymaganej grubości izolacji | nawet około 30% |
Temperatura nieosłoniętej płyty grafitowej | 80–90°C |
Temperatura nieosłoniętej płyty białej | 35–45°C |
Zalecany współczynnik HBW elewacji | minimum 30 |
Zalecana temperatura prowadzenia prac | ok. 5–25°C* |
* zgodnie z wymaganiami producenta systemu ETICS.

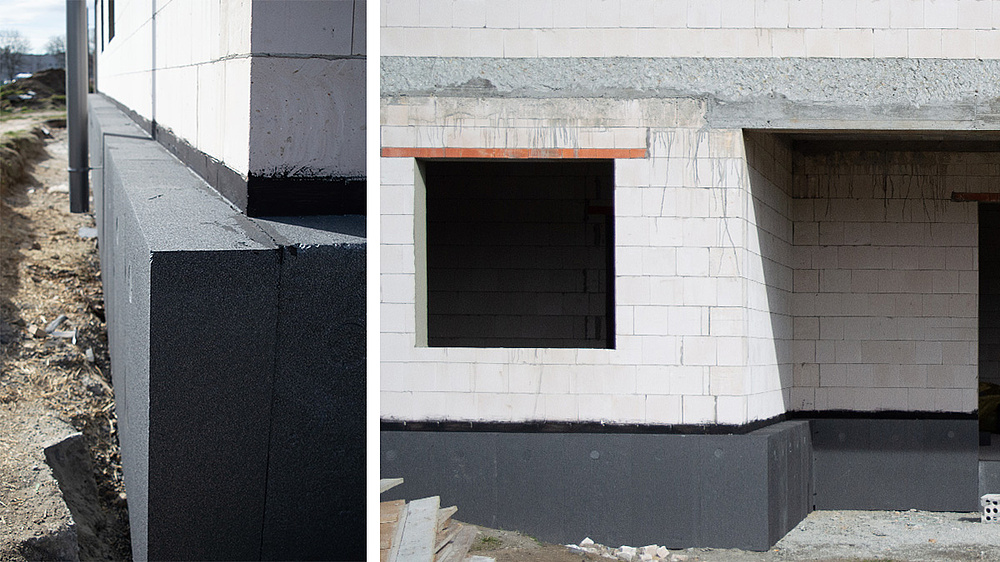

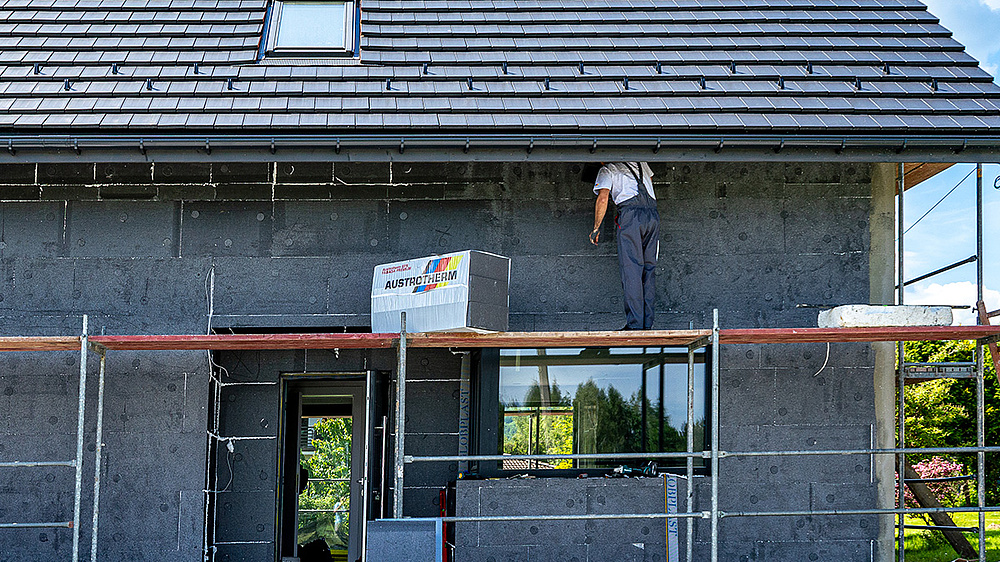

W ostatnich latach styropian grafitowy stał się jednym z najczęściej wybieranych materiałów termoizolacyjnych stosowanych w budownictwie jednorodzinnym i wielorodzinnym. Rosnące wymagania dotyczące efektywności energetycznej budynków sprawiają, że inwestorzy szukają rozwiązań pozwalających osiągnąć lepsze parametry cieplne bez konieczności nadmiernego zwiększania grubości ścian czy warstwy izolacji.
To właśnie tutaj swoją przewagę pokazuje styropian grafitowy. Dzięki zastosowaniu dodatków poprawiających właściwości termoizolacyjne materiał osiąga bardzo niski współczynnik przewodzenia ciepła λ, co pozwala uzyskać wymaganą izolacyjność przy mniejszej grubości płyt niż w przypadku tradycyjnego styropianu białego.
Dla wykonawców oznacza to łatwiejsze spełnienie współczesnych wymagań energetycznych bez konieczności stosowania bardzo grubych warstw ocieplenia.
PSPS wskazuje kilka prostych zasad, które pomagają zapewnić najwyższą jakość wykonania.
Styropian grafitowy powinien być odpowiednio zabezpieczony podczas transportu i magazynowania. Najlepiej przechowywać go w cieniu, zabezpieczać przed bezpośrednim promieniowaniem słonecznym i stosować jasne osłony podczas składowania.
W okresie wysokich temperatur warto dopasować harmonogram prac do warunków pogodowych. Pomaga to zapewnić optymalne warunki technologiczne i większy komfort pracy ekip wykonawczych.

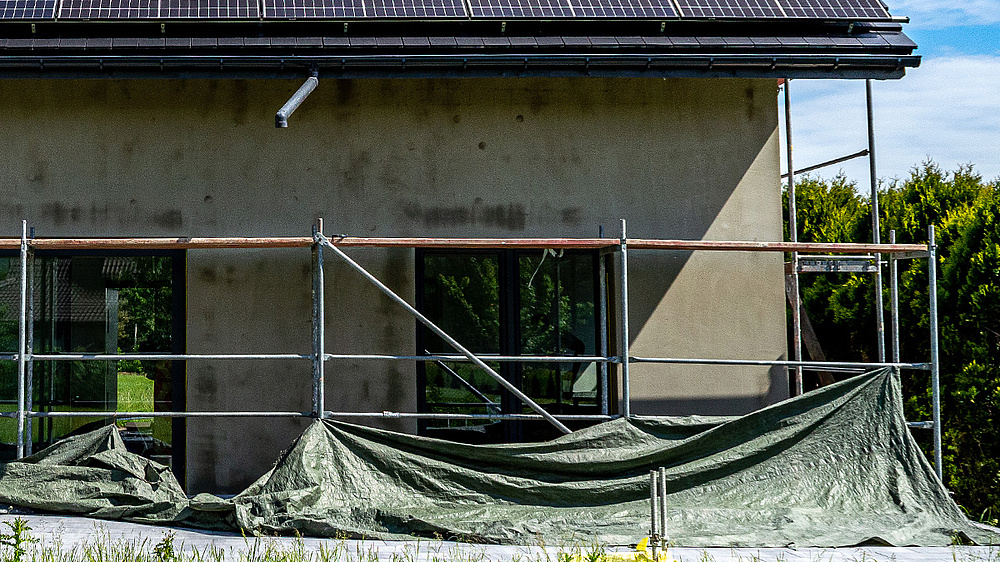

Siatki osłonowe pomagają ograniczać wpływ intensywnego nasłonecznienia na wykonywane ocieplenie. Badania przywołane w wytycznych PSPS wykazały, że zastosowanie siatek osłonowych może obniżać temperaturę powierzchni elewacji nawet o kilka stopni Celsjusza.
Najlepsze efekty uzyskuje się wtedy, gdy płyty, klej, warstwa zbrojona, tynk i ewentualne łączniki są stosowane jako elementy jednego, kompletnego systemu ETICS, zgodnie z zaleceniami producenta.
Nowe wytyczne zwracają także uwagę na odpowiedni dobór kolorystyki elewacji. Przy projektowaniu budynku warto pamiętać, że bardzo ciemne powierzchnie mogą nagrzewać się znacznie mocniej niż jasne.
Jednym z parametrów pomagających ocenić ten aspekt jest współczynnik HBW, określający zdolność powierzchni do odbijania światła.
HBW | Maksymalna temperatura powierzchni |
|---|---|
90 | 48°C |
70 | 54°C |
50 | 71°C |
30 | 77°C |
20 | 85°C |
10 | 89°C |
5 | 90°C |
Tab. Maksymalna temperatura powierzchni tynków o zróżnicowanym współczynniku HBW w systemie ETICS z zastosowaniem styropianu grafitowego w badaniach wykonanych w warunkach laboratoryjnych. Opracowano na podstawie „Wytyczne stosowania styropianu grafitowego w ETICS”, Polskie Stowarzyszenie Producentów Styropianu (PSPS).
W praktyce oznacza to, że kolor elewacji nie jest wyłącznie decyzją estetyczną. Przy systemach ETICS ze styropianem grafitowym powinien być traktowany jako element wpływający na trwałość całego ocieplenia.
Z tego względu wytyczne PSPS rekomendują szczególną uwagę przy projektowaniu bardzo ciemnych elewacji oraz przyjmują wartość HBW ≥ 30 jako bezpieczny punkt odniesienia dla wielu zastosowań.
Dokument „Wytyczne stosowania styropianu grafitowego w ETICS” pokazuje, że trwałe i efektywne ocieplenie można osiągnąć dzięki przestrzeganiu kilku sprawdzonych zasad wykonawczych:
Stosowanie tych zasad pozwala w pełni wykorzystać zalety styropianu grafitowego: wysoką izolacyjność cieplną, możliwość stosowania cieńszych warstw ocieplenia oraz trwałość systemu przez wiele lat użytkowania.
Styropian grafitowy łączy wysoką izolacyjność cieplną z możliwością stosowania cieńszych warstw ocieplenia. Nowe wytyczne PSPS porządkują zasady jego stosowania i pokazują, jak w pełni wykorzystać potencjał tego rozwiązania. Dzięki przestrzeganiu sprawdzonych zasad wykonawczych można uzyskać trwałe, energooszczędne i estetyczne ocieplenie na długie lata.
Styropian grafitowy charakteryzuje się lepszą izolacyjnością cieplną, dzięki czemu podobny efekt energetyczny można osiągnąć przy mniejszej grubości izolacji
Mehr lesenTak, pod warunkiem przestrzegania zasad wykonawczych oraz zaleceń producentów systemów ETICS dotyczących prowadzenia prac w określonych warunkach pogodowych.
Mehr lesenWytyczne PSPS wskazują wartość HBW ≥ 30 jako bezpieczny punkt odniesienia dla wielu zastosowań, szczególnie przy elewacjach narażonych na intensywne nasłonecznienie.
Mehr lesenSzczegółowe zalecenia znajdują się w dokumencie „Wytyczne stosowania styropianu grafitowego w ETICS” opracowanym przez Polskie Stowarzyszenie Producentów Styropianu (PSPS).
Mehr lesenŹródło: Artykuł opracowano na podstawie dokumentu „Wytyczne stosowania styropianu grafitowego w ETICS”, Polskie Stowarzyszenie Producentów Styropianu (PSPS).
